高频焊焊接用三通连接件
用途:用于两根(三根)标准铜软连接线之间的连接,主要用于大型变压器铜软绞线的连接,它可分为双通套筒连接件和T型三通连接件。
特点:导电性能好,连接稳定。
可根据客户图纸需求加工。

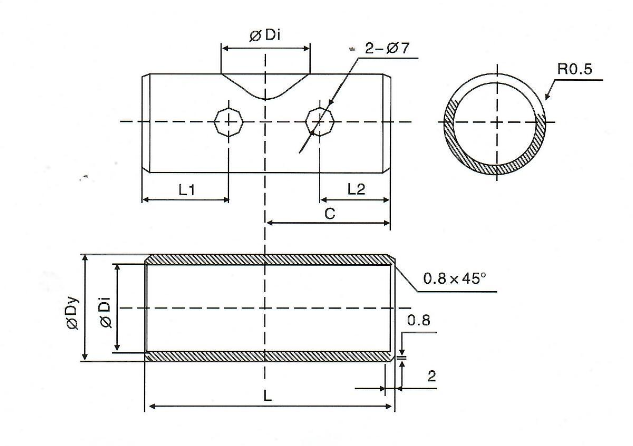

图纸参数详情


参数详情

Item Areamm² Di±0.3mm Dy±0.3mm Lmm L1mm L2mm Cmm
HJJX060401-A 50 9.8 14 48 20 17 22.5
HJJX060401-B 95 12.9 17 51 20 17 24
HJJX060401-C 150 16.8 21 54 20 17 25.5
HJJX060401-D 240 20.8 25 58 20 17 27.5
HJJX060401-E 300 23 28 58 20 17 27.5
HJJX060401-F 400 25.8 31 68 21 21 34
HJJX060401-G 500 28 33 70 21 21 35
